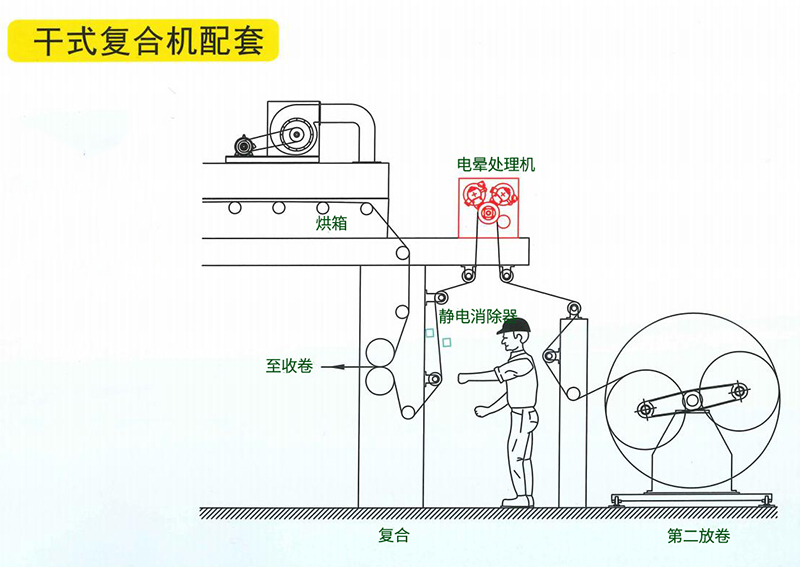

干式復(fù)合機(jī)配套電暈機(jī)

處理材料：CPP，VmCPP, LPPE,鋁箔

應(yīng)用：軟包裝復(fù)合膜

線速：60-250米/分

幅寬：800-1500毫米

現(xiàn)在塑料軟包裝已廣泛用于商品包裝的各個(gè)領(lǐng)域。軟包裝最常用的聚乙烯、聚丙烯等非極性薄膜，屬于非極性材料，表面致密、光潔,是一種惰性表面,表面自由能僅為2.9~3.0×10-6J/ cm2。從理論.上講，表面自由能低于3.3×10-6J/ cm2的薄膜無法使目前已用的任何一種膠粘劑發(fā)生浸潤(rùn)。所以必須先通過表面處理,使薄膜的表面自由能達(dá)到3.8~4.OX10-6J / cm2,才有利于獲得良好的復(fù)合強(qiáng)度。常用的薄膜表面處理方法很多，其中電暈處理就是常用的一種方法。

在需要處理時(shí)，只要將薄膜按順序穿入電極輥之間即可。處理后的薄膜直接進(jìn)入印刷單元，油墨在薄膜上的附著效果不錯(cuò)。在干式復(fù)合機(jī)上安裝電暈處理機(jī)，目的是提高聚乙烯烴薄膜的表面張力值，提高復(fù)合產(chǎn)品的附著牢度。在干式復(fù)合機(jī)上按照實(shí)際情況配備了相應(yīng)的電暈處理設(shè)備后，取得了很好的效果。

電暈處理原理

電沖擊或擊穿，在高壓電場(chǎng)作用下，電子流對(duì)塑料薄膜進(jìn)行強(qiáng)有力的沖擊可使薄膜表面起毛，變得粗糙，增加表面積。當(dāng)膠粘劑與其表面接觸時(shí)，就可產(chǎn)生良好的浸潤(rùn)，膠粘劑會(huì)滲透到被拉毛了的凹溝中，靠“拋錨”作用使薄膜牢固粘結(jié)，這是一種物理作用，在高倍放大鏡下觀察處理后的薄膜相對(duì)未處理的薄膜，其表面明顯凹凸不平而且很粗糙，電沖擊強(qiáng)度可以隨著電壓和電流的升高而增強(qiáng)處理后的薄膜相對(duì)未處理的薄膜，其表面明顯凹凸不平而且很粗糙，電沖擊強(qiáng)度可以隨著電壓和電流的升高而增強(qiáng)。

增加薄膜的極性

在高壓電場(chǎng)作用下，空氣中的氧氣變成臭氧，臭氧又分解成氧氣和新生態(tài)氧原子。新生態(tài)氧原子是一種強(qiáng)化劑，可對(duì)聚乙烯或聚丙烯分子中的a一碳原子進(jìn)行氧化形成羰基和羥基，有了這種結(jié)構(gòu)后，薄膜分子積性增大，表面張力提高，對(duì)膠粘劑的親和力增加，復(fù)合膜之間的粘結(jié)牢度提高。另外，由于產(chǎn)生了羥基又會(huì)使分子鏈中產(chǎn)生新的a一碳原子出現(xiàn)活潑氫，這種活潑氫能和聚酯膠粘劑中的活潑性基團(tuán)異氰酸根(一NCO)發(fā)生化學(xué)反應(yīng)使被粘材料和膠粘劑之間生成牢固的化學(xué)鍵，更增加了粘結(jié)牢度。從紅外光檢測(cè)中發(fā)現(xiàn)經(jīng)過處理的聚烯烴薄膜表面在線上有羰基吸收峰存在，證明上述化學(xué)作用是存在的。

電暈處理機(jī)在干式復(fù)合機(jī)上的應(yīng)用，大大提高了產(chǎn)品復(fù)合強(qiáng)度質(zhì)量，在實(shí)際使用安裝過程中，必須由專業(yè)人員操做注意使用安全。

標(biāo)簽：
